Optimale Trinkwasserhygiene trotz unregelmäßiger Nutzung NürnbergMesse (DE)
Die Sanitäranlagen der Halle 12 der NürnbergMesse waren in die Jahre gekommen. Die WCs, Urinale, Betätigungsplatten und Rohrleitungen mussten ersetzt werden.
Wechselnde Besuchergruppen und extreme Nutzungsschwankungen gehören zu den wichtigsten Einflussfaktoren für ein effizientes Gebäudemanagement sowie eine zuverlässige und sichere Trinkwasserhygiene. Anke Klein, die Expertin für technisches Gebäudemanagement, die die Sanierung im Auftrag der Messebetreiber plante, setzte auf die Lösung Geberit Connect. Durch turbulente Strömung erzielt Geberit Connect einen vollständigen Wasseraustausch im Rohrleitungssystem.

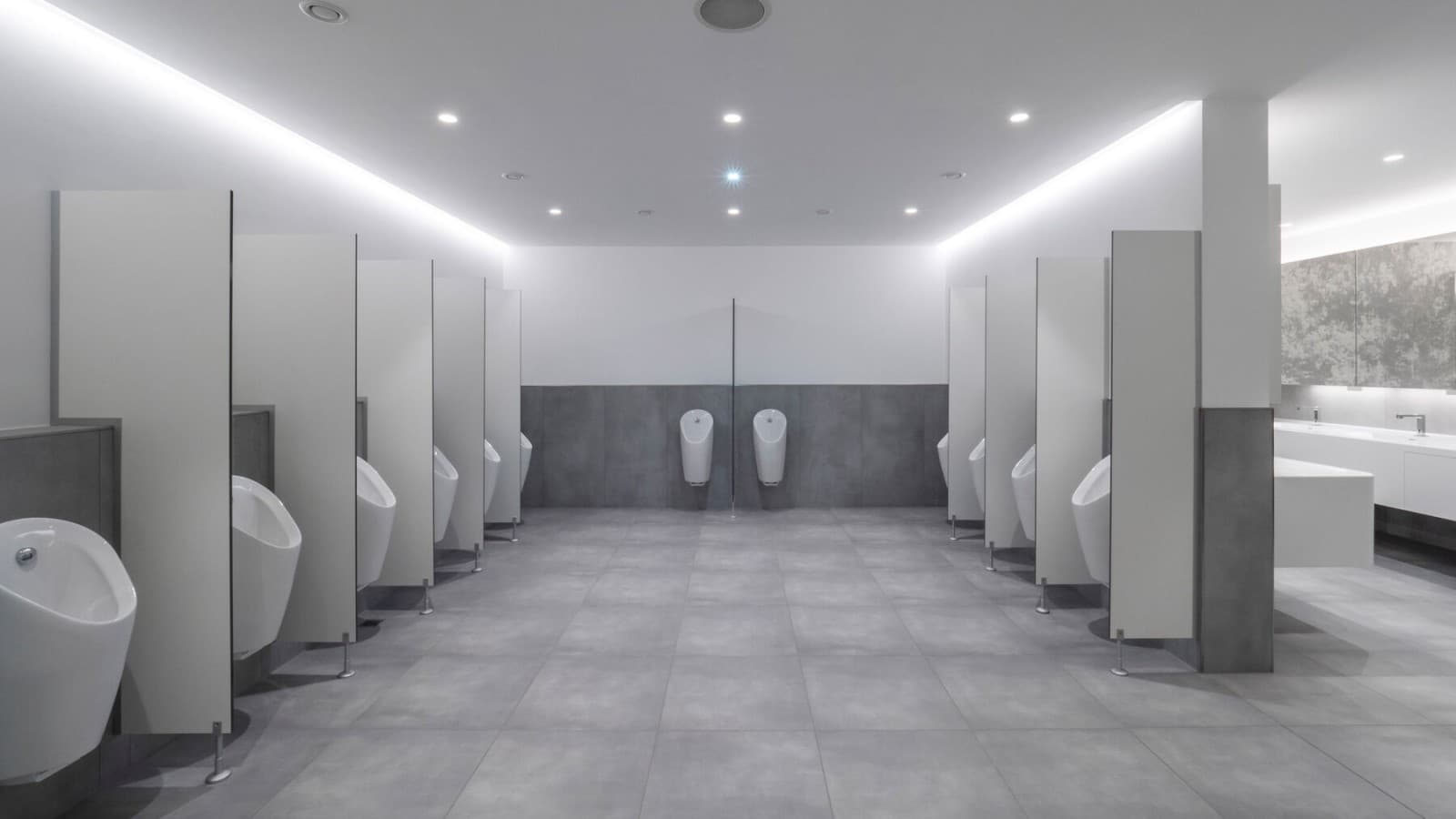

Die sanierte Anlage ging zur Spielwarenmesse 2024 in Betrieb. Mit Geberit Connect können die Betreiber die Sanitäranlagen auf dem Messegelände jetzt ganzheitlich und wirtschaftlich betreiben. Das Feedback des Auftraggebers ist positiv.
Das Projekt im Überblick
Die größte Herausforderung bei der Planung von Sanitäranlagen auf einem Messegelände ist die stark schwankende Nutzerfrequenz.
Eine zentrale Anforderung war die turbulente Spülung aller Rohrleitungen und Sanitärapparate für einen vollständigen Wasseraustausch.
Die Instandhaltung und Reinigung sollten entsprechend der Besucherfrequenz optimiert werden, und der Betrieb sollte einfach zu überwachen sein.
Geberit Connect erfüllt die Kundenanforderung an einen zentralen Betrieb und eine ganzheitliche Überwachung der Anlage.
Stimme des Auftraggebers
«Wir kannten Geberit Connect noch nicht und wurden von Geberit während des gesamten Planungs- und Bauprozesses begleitet. Mit Geberit Connect können wir sicherstellen, dass alle Endgeräte gleichzeitig spülen. Das schaffen wir mit keinem anderen System.»
Anke Klein, Geschäftsführerin SK+TGM GmbH
Haben Sie ein ähnliches Projekt? Wir finden für Sie die passende Lösung.
Die Projektanforderung Erhalt der Trinkwassergüte trotz unregelmässiger Nutzung
Die größte Herausforderung bei der Sanitärplanung eines Messegeländes besteht in der stark schwankenden Nutzerfrequenz. An Messetagen nutzen viele Tausend Besucher die Sanitärräume, danach stehen einzelne Hallen wochenlang leer. Aufgrund ihrer Lage ist die Halle 12 selten belegt, und die WC-Anlagen werden unregelmäßig genutzt.
Für die Sanierung der Sanitäranlagen in Halle 12 war die Zielsetzung daher klar:
- Sicherstellung einer gleichbleibend hohen Trinkwasserqualität
- Protokollierung der Nutzung und Spülungen
- Optimierung der Reinigungs- und Wartungsabläufe
- Einfache Überwachung und Steuerung der Sanitärapparate
- Überwachung und Protokollierung der Volumenströme und Temperaturen im Rohrleitungsnetz
Für die auch bei geringer Nutzung sichergestellte Trinkwassergüte forderte die Sanitärplanerin Anke Klein ein gleichzeitiges Spülen aller Sanitärapparate.
Die Lösung von Geberit Vernetzung von Sanitärapparaten mit Geberit Connect
Die Geberit Connect Technologie dient der Vernetzung von Sanitärapparaten und ermöglicht so ein ganzheitliches und wirtschaftliches Management der Sanitäranlage.

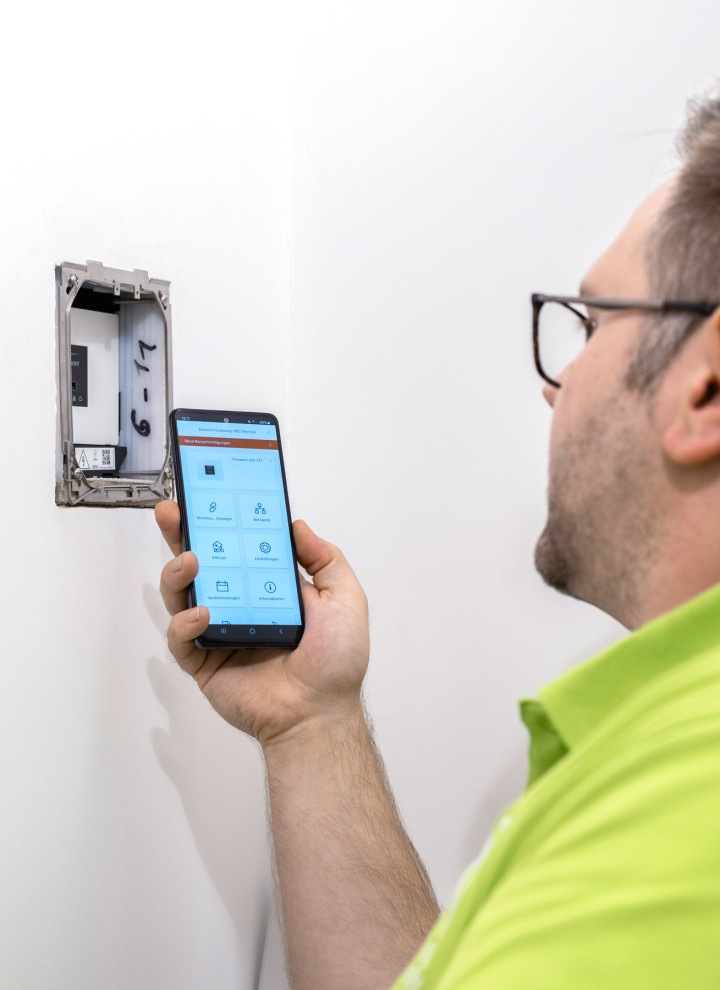

Zentrale Bedienung über Geberit Gateway

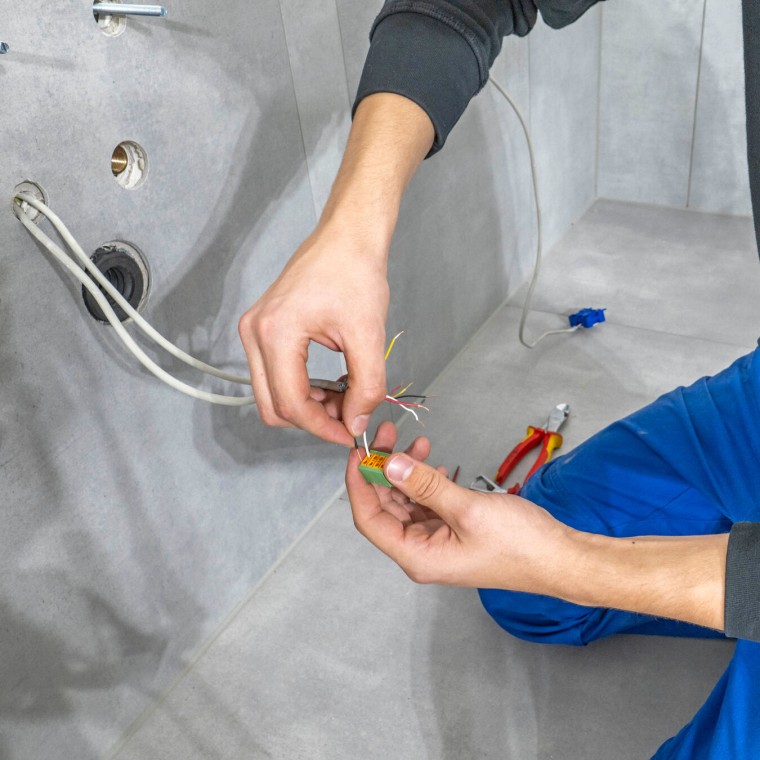

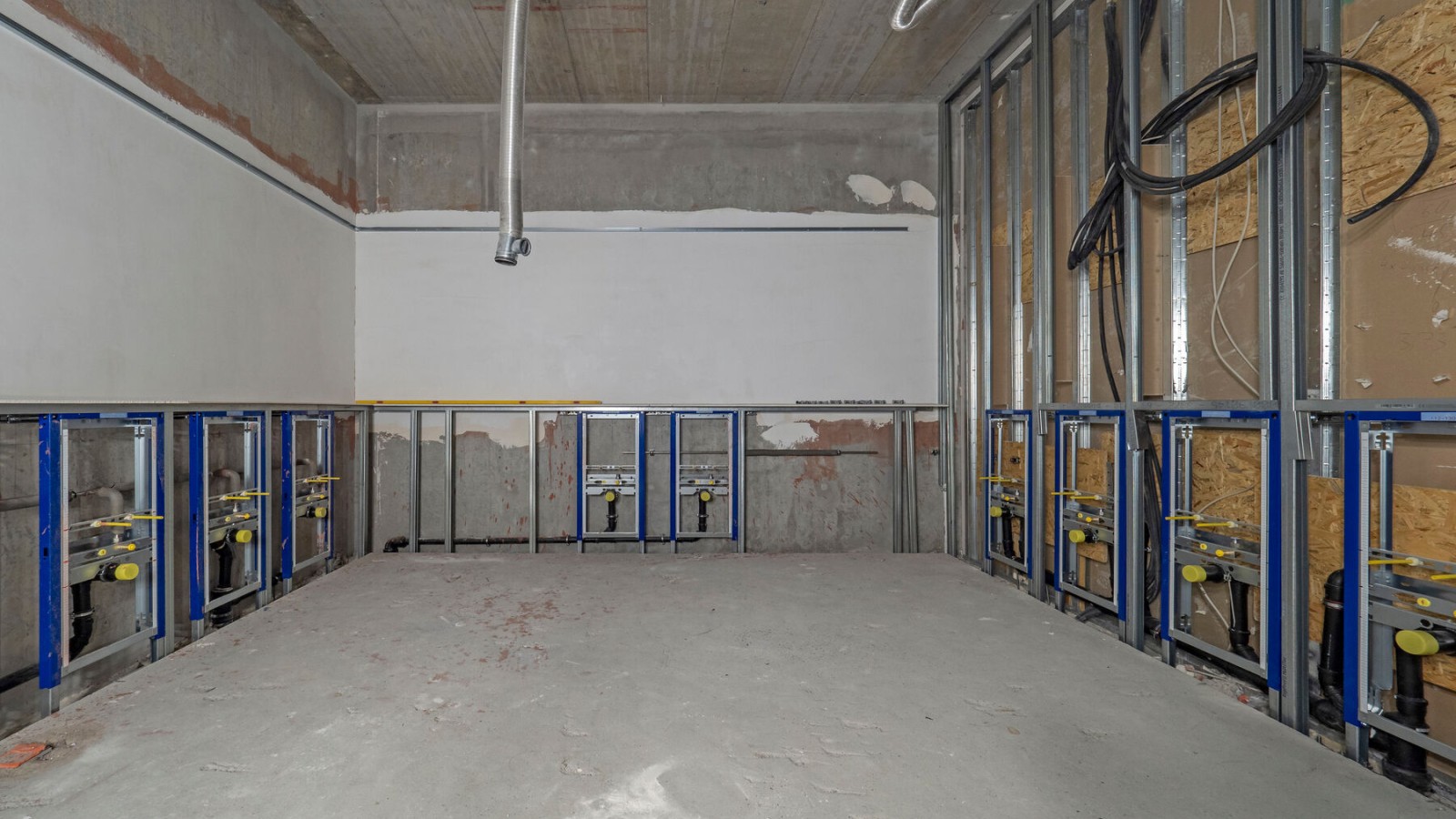

Halle 12 im Westflügel der Messe ist eine endständige Anlage, die über eine Versorgungsleitung mit Wasser versorgt wird. Hier wurden die elektronischen Spülungen der WCs, Urinale und Waschtischarmaturen an zwei Geberit Gateways über ein GEBUS Kabel angeschlossen. An jedes der zwei eingesetzten Geberit Gateways sind bis zu 30 Endgeräte angebunden. Über die Geberit Gateways erhalten die Betreiber zentral die volle Kontrolle über sämtliche Sanitärräume.
Anke Klein entwickelte mit Unterstützung von Geberit ein Konzept, das die Sanitärräume in der Messehalle in verschiedene Zonen gliedert und auf die Gateways verteilt. Alle verbundenen Endgeräte wie WC-Steuerungen, Urinale, Armaturen können zentral vom Geberit Gateway über die Geberit Control App bedient, eingestellt und ausgelesen werden.
Erzeugung einer turbulenten Spülung
Zur Erzeugung einer turbulenten Strömung werden alle Endgeräte mit einem zeitgesteuerten Spülprogramm gleichzeitig gespült.
Passwortgeschützt

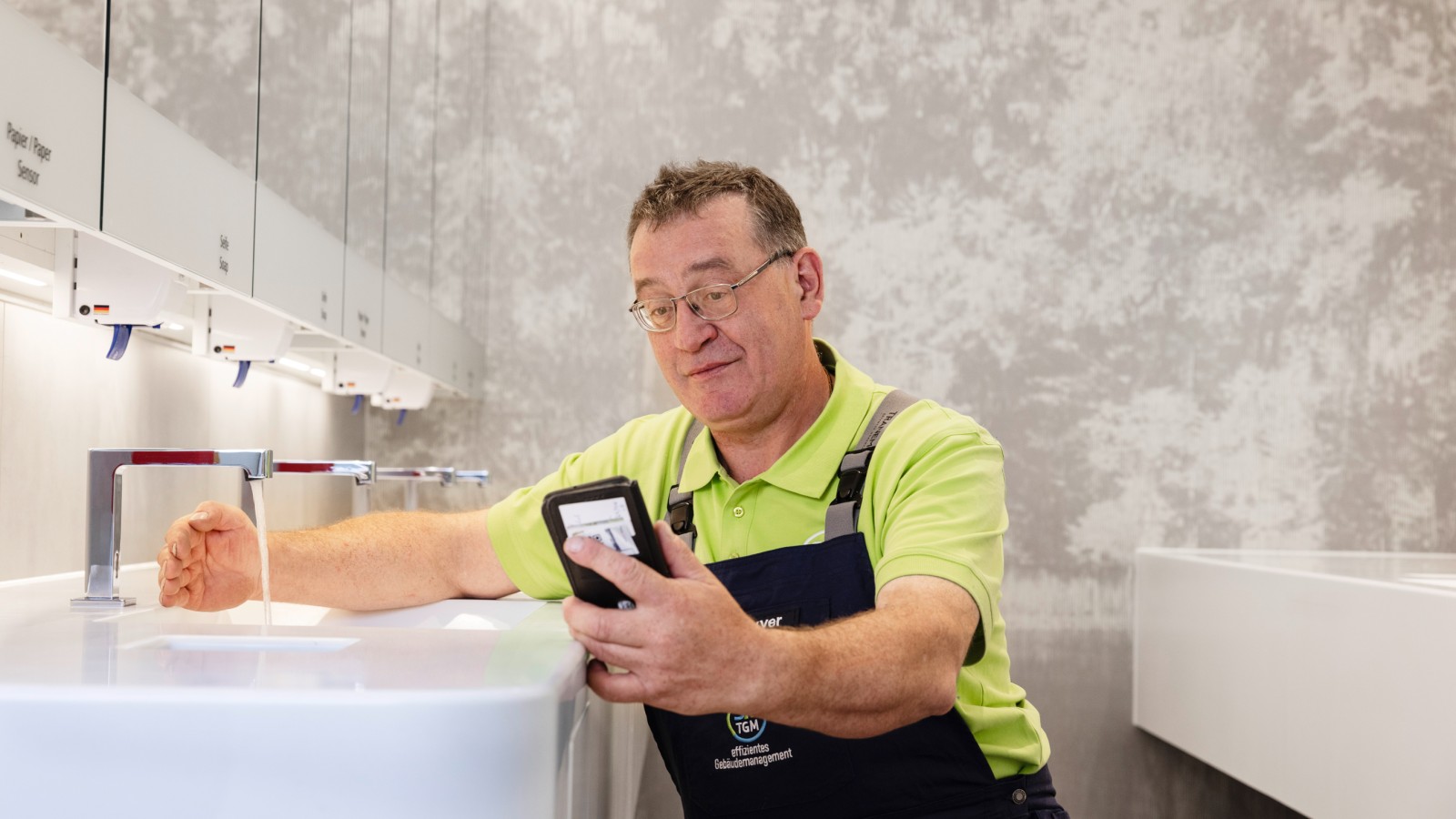

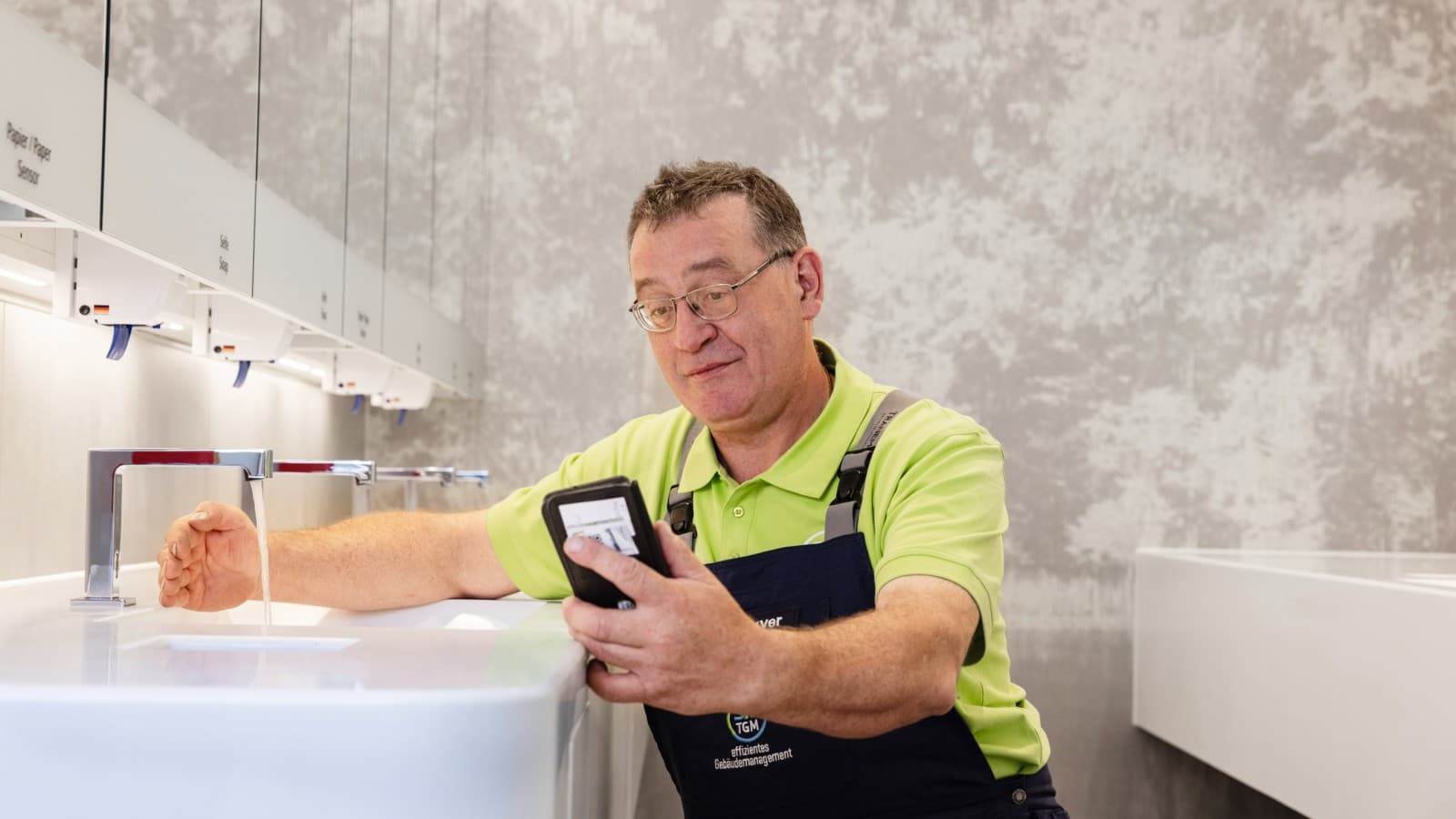

Mittels des Geberit Gateways lassen sich die Anlagen zeiteffizient und sicher steuern. Die Geberit Gateways sind passwortgeschützt, und die Programmierung kann nur zentral vorgenommen werden. Über die Bluetooth-Verbindung können die Mitarbeiter der Haustechnik die Daten der einzelnen Spüleinrichtungen jedoch jederzeit vor Ort einsehen.
Keine zusätzliche Stromleitung

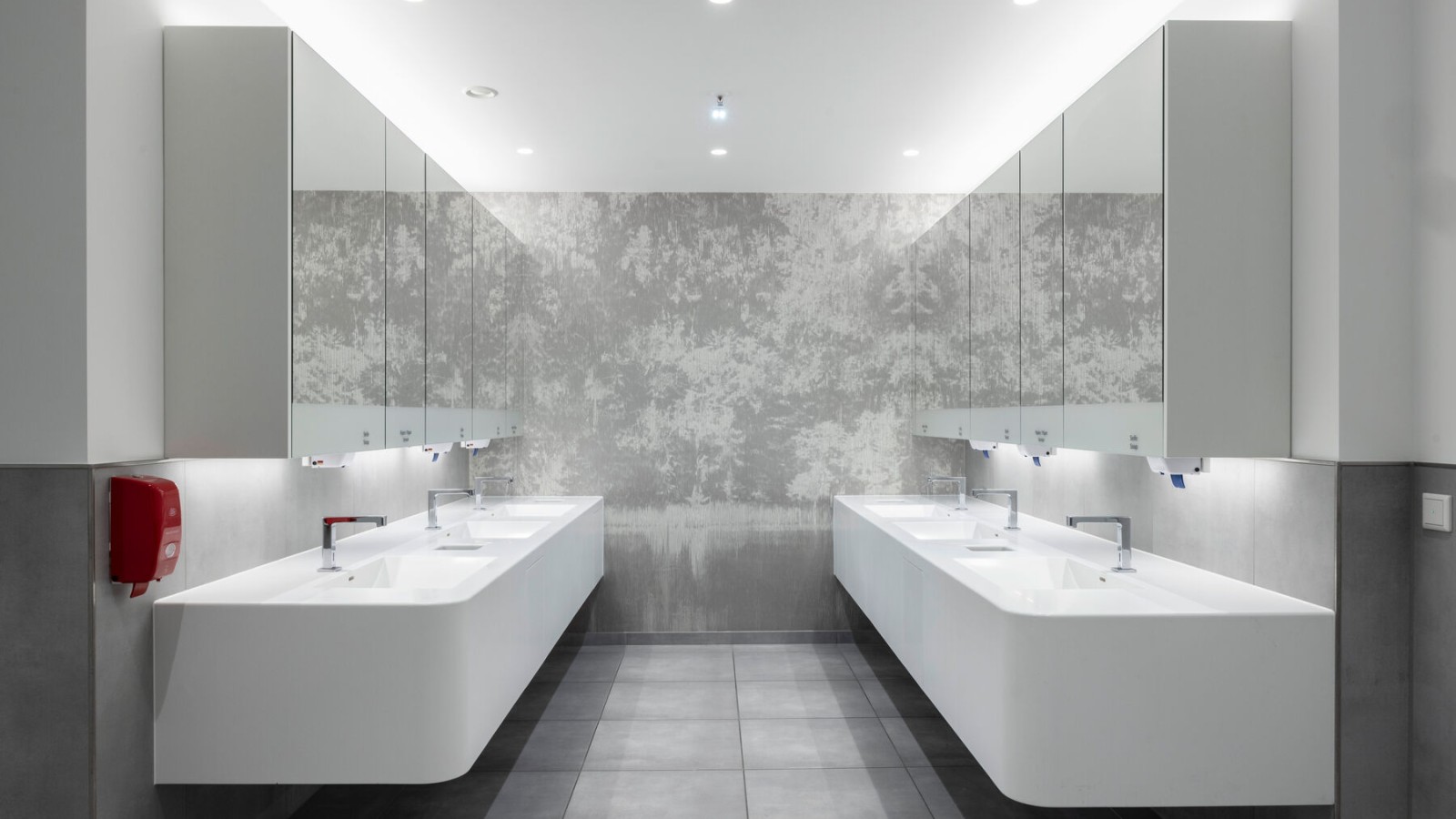

Bei den Waschtischen und Urinalen wird auf zusätzliche Stromverkabelung verzichtet, da diese direkt über das GEBUS Kabel vom Geberit Gateway mit Strom versorgt werden.
Optimierung der Reinigung und Wartung
Mit der Erfassung der Nutzungsdaten kann die NürnbergMesse sowohl die Reinigung als auch die Wartung der Sanitäranlagen optimieren. Die Sanitärobjekte werden zentral über das Geberit Gateway gespült. Probleme können von der Haustechnik über die Geberit Control App erkannt und geprüft werden.
Überwachung der Temperaturen und Volumenströme
Der GEBUS Temperatur- und Volumenstromsensor erfasst in der Hauptleitung die Sensorwerte. Das Gateway stellt ein Protokoll zur Verfügung, mit welchem die Anlage überwacht und weiter optimiert werden kann.
Daten & Fakten rund um das Projekt
Geberit Know-how
Eingesetzte Produkte von Geberit
- Geberit Connect
- Geberit Hygienesystem

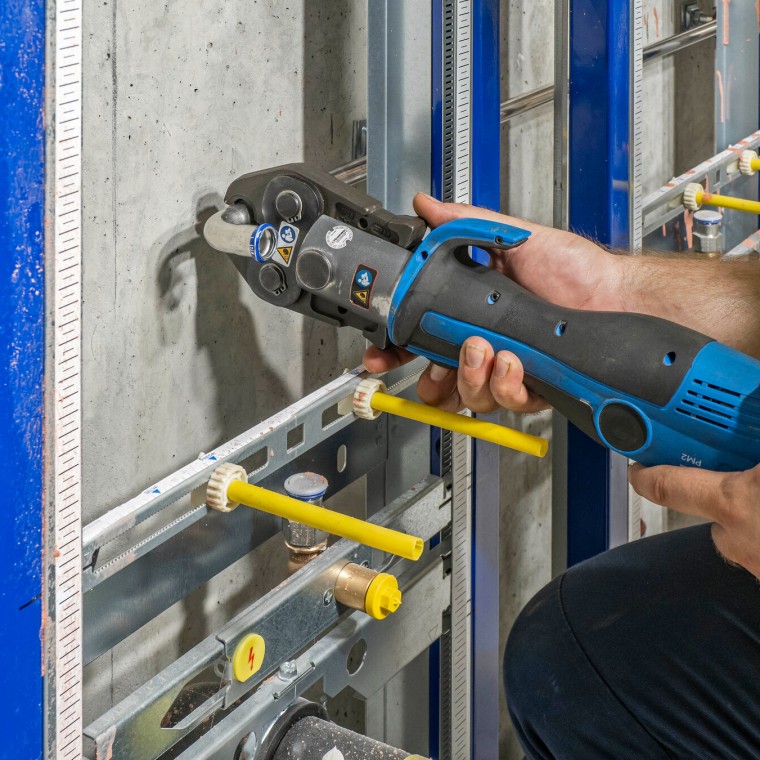

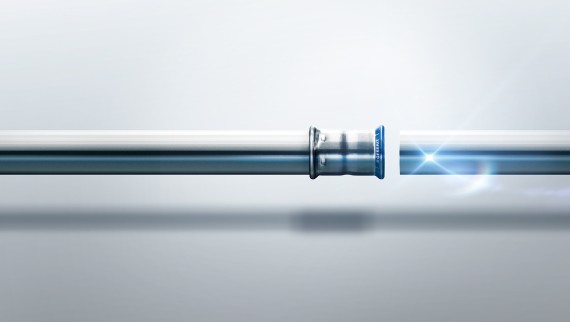

- Geberit Mapress Edelstahl

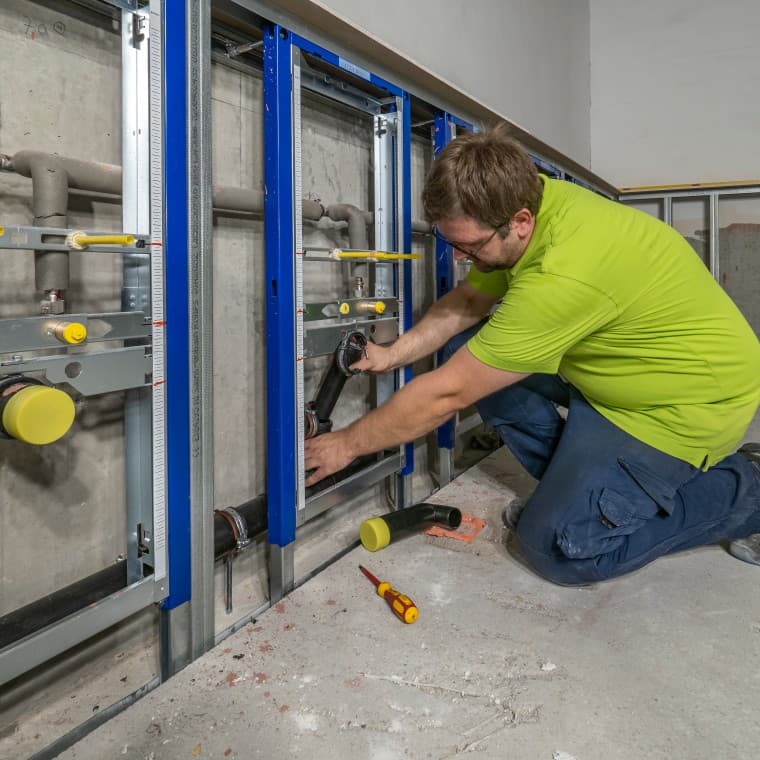

- Geberit Silent-PP Entwässerungssystem

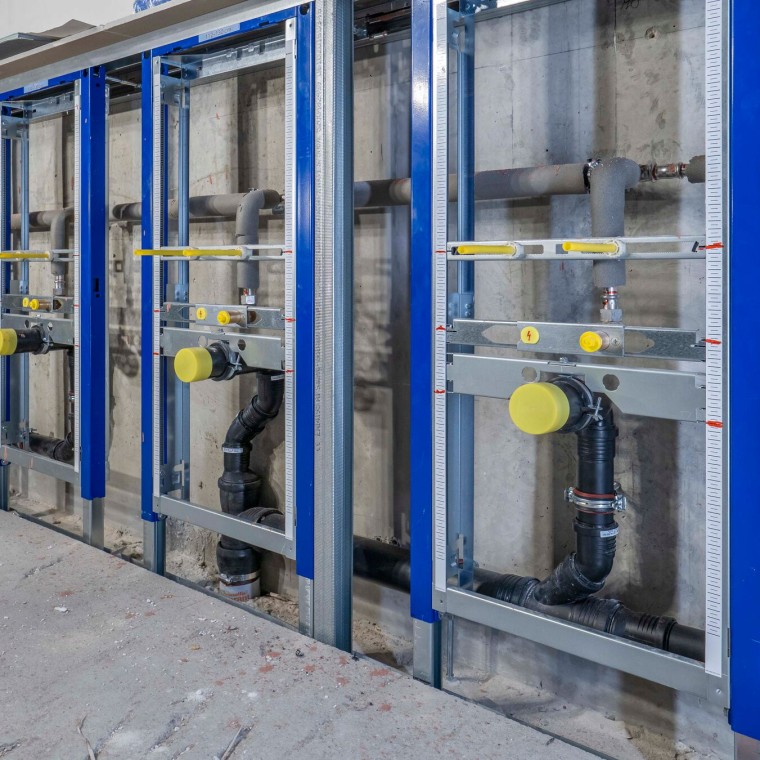

- Geberit Duofix Installationssystem

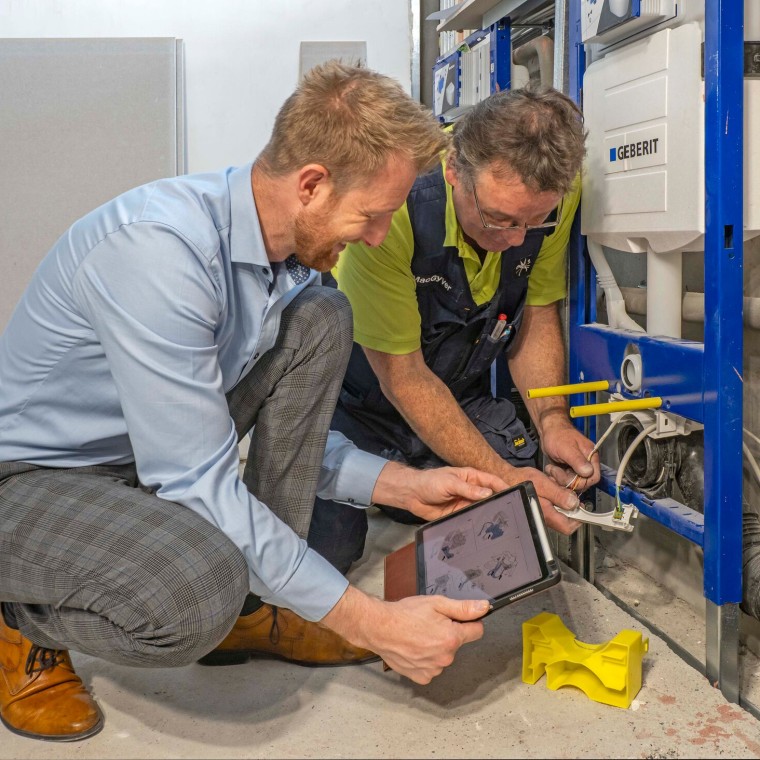

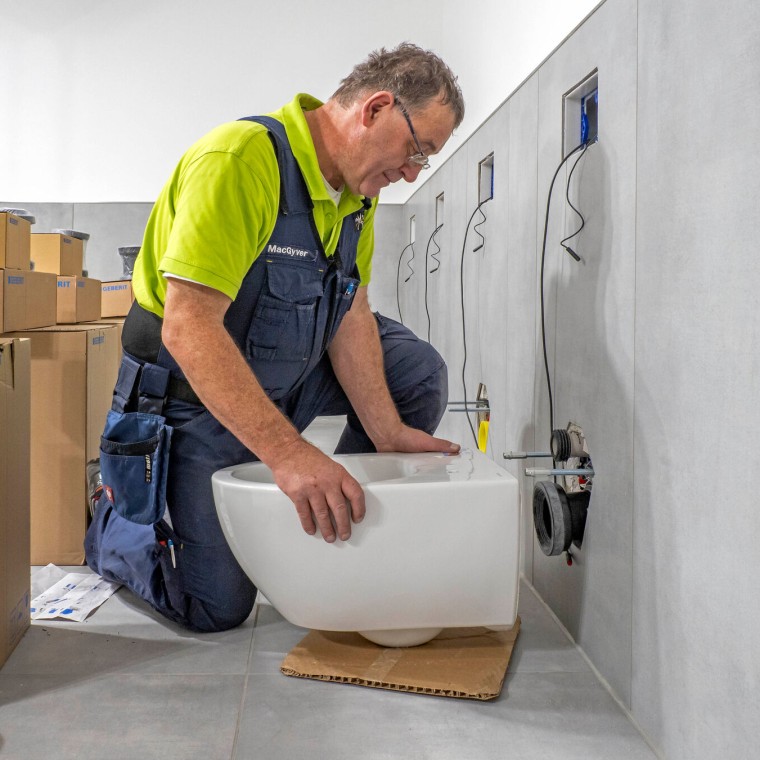

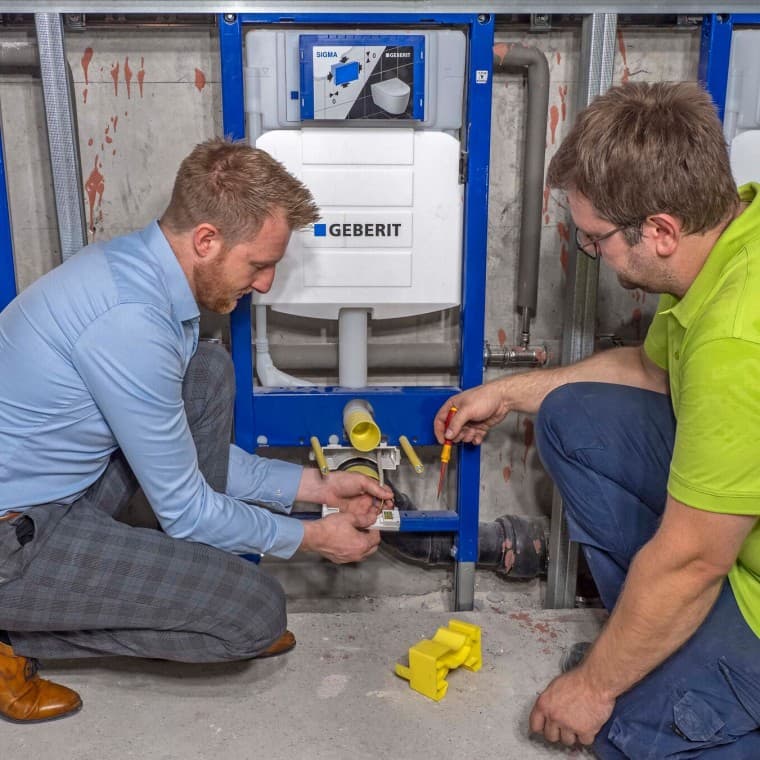

- Geberit Acanto WC mit Power Connect Box

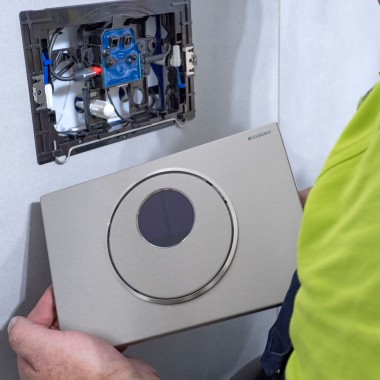

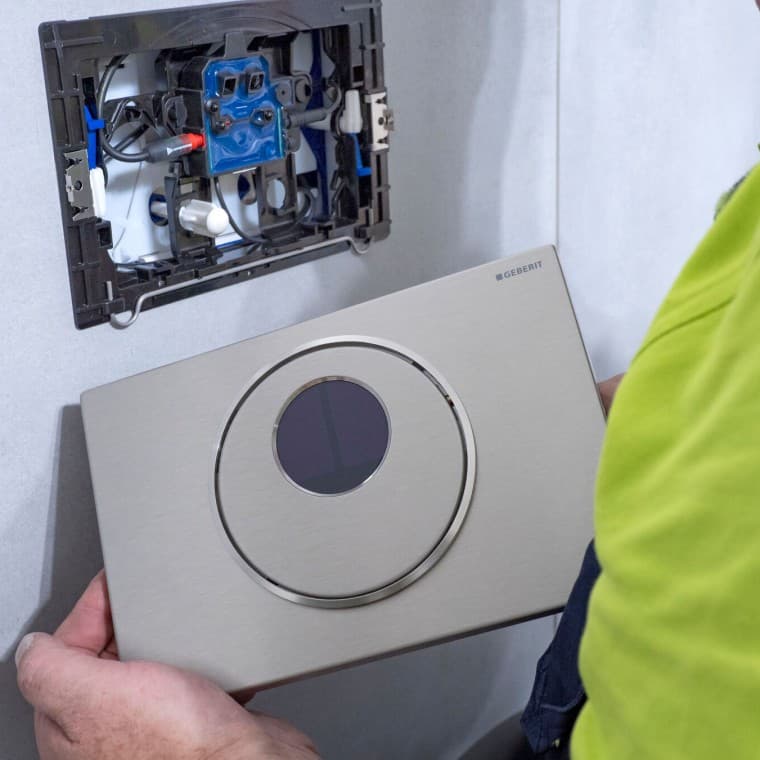

- Geberit Sigma10 Betätigungsplatten
- Geberit Preda Urinal mit integrierter Steuerung
- Geberit Brenta Standarmatur
